一、 产品简介

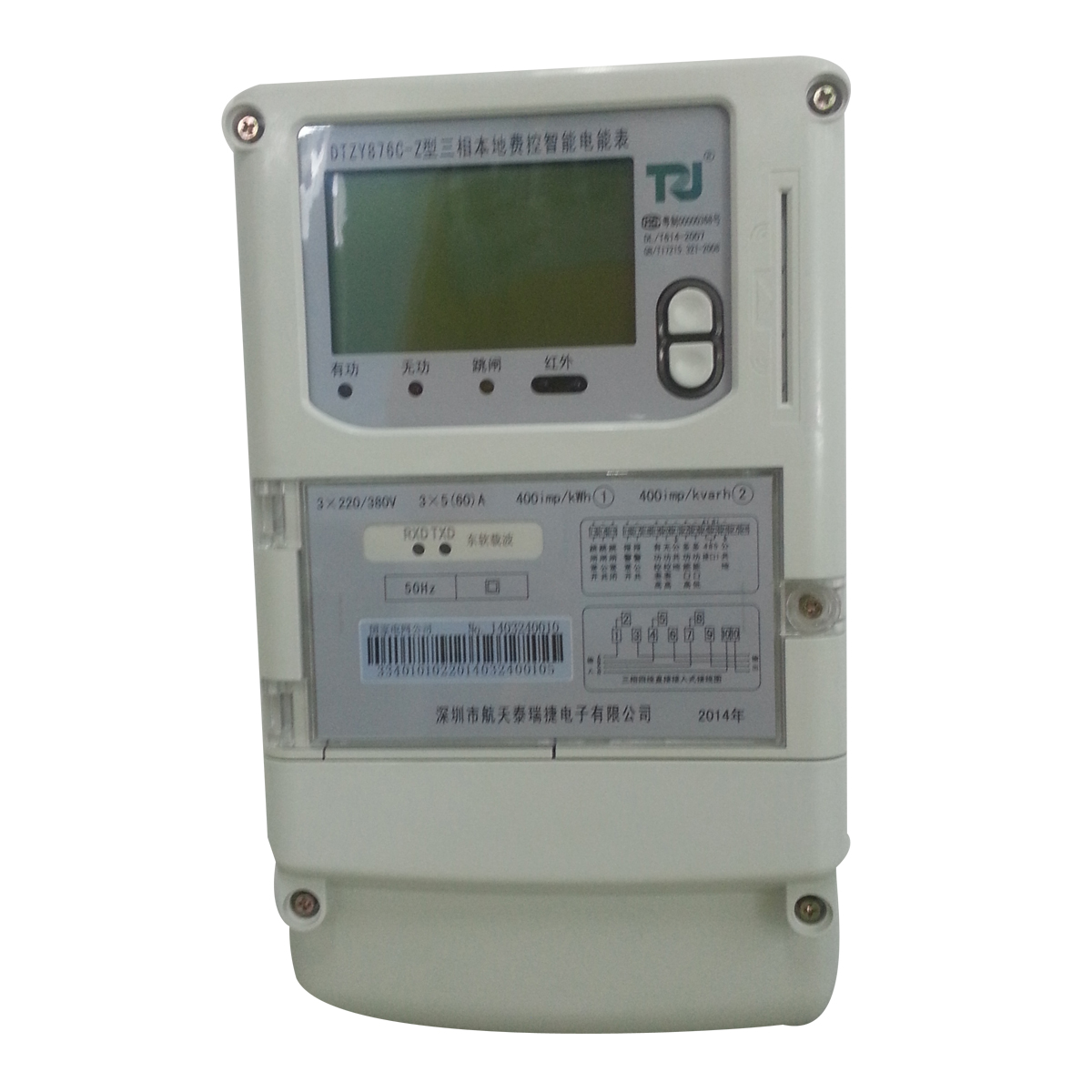

产品型号：DTZY876C-M 三相费控智能电能表

精度等级：有功0.5S级 0.5级 1级 无功2级
额定电压： 3×100V 3×57.7/100V 3×220/380V
额定电流： 0.3(1.2)～30(100)A
频 率：50Hz
工作温度： -40℃～+70℃
显示方式： 液晶
重量： 约2.4kg
外形尺寸： 290mm×170mm×85mm

1产品介绍

DTZY876C-M 三相费控智能电能表采用了大规模集成电路，使用了高精度的电能计量专用芯片，其通信能力和可靠性也达到了广泛实际应用的程度，并应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计制造的具有现代先进水平的仪表。

该表性能指标符合GB/T 17215.321-2008《交流电测量设备 特殊要求第21部分：1级和2级静止式有功电能表》、GB/T17215.322-2008《交流电测量设备　特殊要求第22部分：0.2S级和0.5S级静止式有功电能表》、GB/T17215.323-2008《交流电测量设备　特殊要求第23部分：2级和3级静止式无功电能表》、Q／GDW 1356-2013《三相智能电能表型式规范》、Q／GDW 1354-2013《智能电能表功能规范》和DL/T 614–2007《多功能电能表》标准，其通信符合DL/T645–2007《多功能电能表通信协议》及其备案的要求，可根据功能定制需求符合多功能电能表的各项技术要求。售电系统主站与电能表数据交互的安全性和完整性由严格的安全认证来保障，安全认证所涉及的数据结构和操作流程符合Q／GDW 1365-2013《智能电能表信息交换安全认证技术规范》对费控电能表的各项技术要求。

2功能特点

内嵌高速高精度的交流电压电流采集模块，采样精度高，电能计量实时精确；
分时计量正、反向有功总及各费率电能，正、反有功需量、组合有、无功，四象限无功电量，电能数据保存12月。
可编程4种费率，14个时段，8个日时段表，14个年时区，254个公共假日。
采用宽温大视角LCD显示，具有参数自动轮显和按键显示功能。
具有RS485、红外通讯和载波通讯接口，三个通讯接口物理层独立，可同时通讯而互不干扰。
内嵌高性能的载波模块，其通信能力的可靠性实现了主站的远程控制，载波通讯接口模块化设计，可支持多种载波方案；
具有CPU卡接口实现本地费控，并具有远程费控功能；
具有有、无功测试脉冲输出；具有多功能输出功能和异常报警输出功能。
实时测量A、B、C三相电压、电流、功率等有效值及当前频率。
具有失压、断相、失流、全失压、电压逆相序、欠压、过压、过流、断流、电流不平衡、过载、总功率因数超下限、停来电、编程、需量清零、校时等记录功能。
具有停电按键唤醒功能、停电红外唤醒功能，并可以停电唤醒红外抄表。
具有故障信息提示、报警（液晶、报警灯）功能。
具有事件主动上报功能（可通过主动上报模式字来开启、关闭主动上报事件，主动上报状态字表示上报事件的发生状态。当有上报事件发生时，主站可以直接读出主动上报状态字来查询发生的事件）。

具有定时冻结、瞬时冻结、约定冻结和日冻结功能。
可选负荷曲线数据记录功能，存储容量达2M。
具有开电表盖和端钮盖记录功能。
内嵌保密性高的ESAM模块，以实现电表与系统主站之间的安全认证过程，保证与系统主站进行数据交互的安全性和完整性。
电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有较强的温度自适应能力。
三相电源供电，三相三线中的任一相或三相四线中的任两相断电时，电能表仍能正常工作。

3技术指标

l 准确度等级：有功 0.5S级  1级    无功2级

l 额定频率：  50Hz

l 起动电流：  互感式：有功0.001In (0.5S级)   0.002In (1级)  无功0.003In (2级)

直入式：有功0.004In (1级)  无功0.005In (2级)

l 潜动：      具有防潜动逻辑设计

l 外型尺寸：  290mm´170mm´85mm

l 重量：      约2.4kg

l 电气参数：

l  费率工作参数：

l  气候条件：

l 技术参数：
