概述

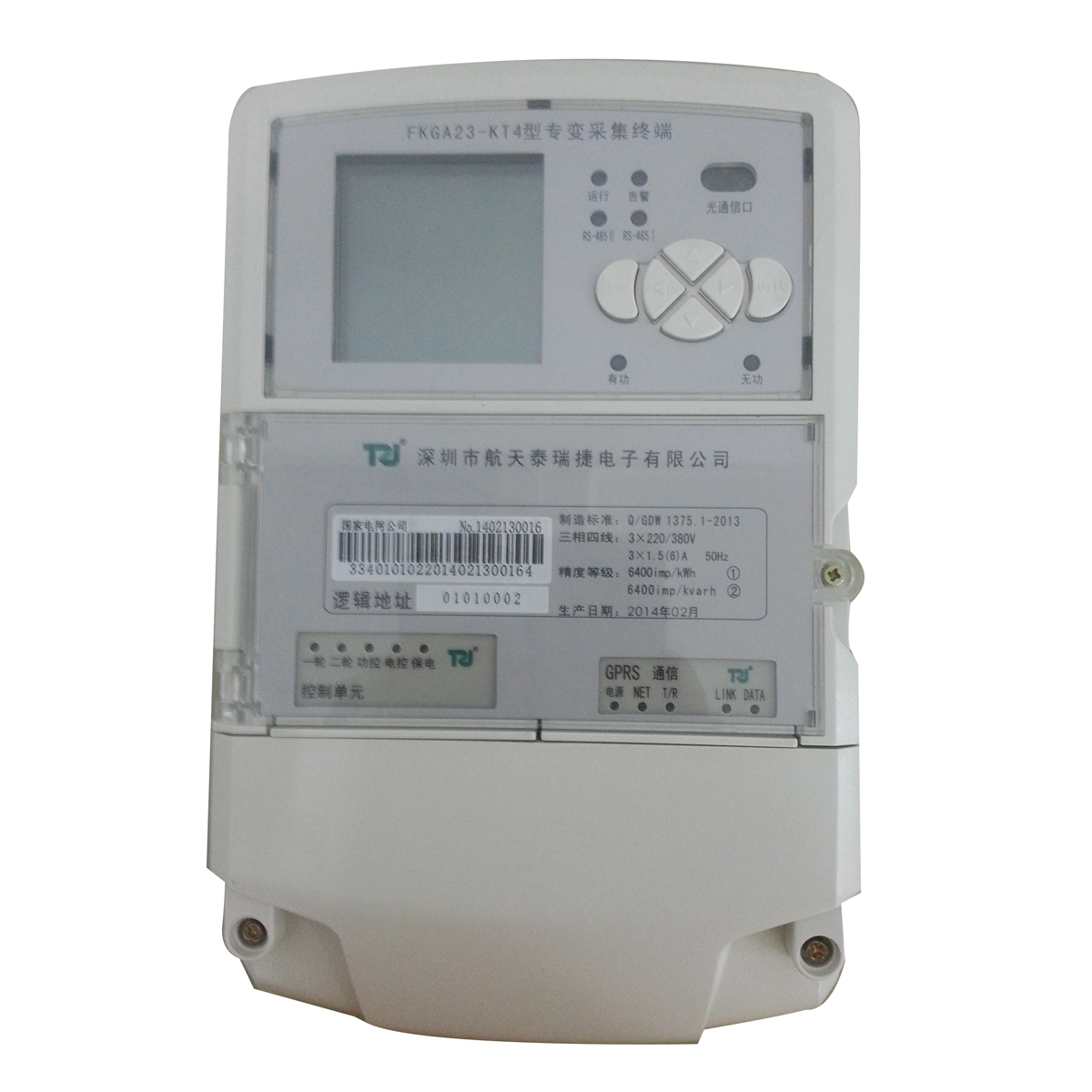

FKGA23/ FKCA23-KT4/KS4系列智能专变采集终端是适应电力需求侧管理现代化的要求，结合在电力行业多年的设计开发和现场运行经验，基于嵌入式软硬件开发平台而专门设计的新一代用电管理终端。采用了微电子技术、计算机芯片技术、现代通信技术等当今最先进的技术，支持GPRS/GSM/CDMA等公用无线通信网络技术。可安装在大中小型专变用户侧或三相一般工商业用户侧等，通过与电力用户用电信息采集系统配合使用，可实现自动抄表、对电力用户的负荷监测与控制、预付费管理、电能质量管理、防窃电、异常告警等功能。广泛的适用于用电现场服务与电力负荷管理系统，是电力营销自动化系统中具有较高实用价值的终端产品。
2. 技术特点
l 采用高速32位RISC嵌入式处理器ARM9和嵌入式LINUX操作系统，使用128MB大容量存储器。
l 通信信道采用高速全双工的工业级GPRS/GSM/CDMA模块，支持TCP/UDP/SMS无线网络通信方式。
l 无线通信模块采用模块化设计，支持带电热拔插。通信模块更换后不需进行任何手工设置，终端能自动识别无线MODEM类型并自动上线。
l 采用硬件安全模块（ESAM芯片）实现安全防护功能。
l 内嵌高速高精度的交流电压电流采集模块，采样精度高，电能计量实时与精确。
l 支持与主站的通信规约：《 Q/GDW 1376.1—2013 电力用户用电信息采集系统主站与采集终端通信协议 》及增补规约。通信规约采用了共享库的方式，可以方便根据用户的应用需要进行开发和扩展各种规约。
l 支持与电能表的通信规约：DL/T645-1997（部颁规约）、DL/T645-2007（部颁规约）、威胜、ABB、红相、兰吉尔B/C/D表[lyp1] 等，电表规约采用了共享库的方式，可以根据现场需要进行扩展和增加，并能够通过主站升级电表规约库。
l 支持本地/远方软件的在线升级，支持本地/远方修改终端及测量点参数，抄读终端及测量点数据。
l 电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有较强的温度自适应能力范围。
l 三相电源供电，三相三线中的任一相或三相四线中的任两相断电时，终端仍能正常工作。
l 在失去交流电源的情况下，终端能够保持数据和维持时钟芯片工作，在备用充电电池正常供电时终端至少能与主站通讯三次以上（上报失电时刻的有功、无功电量值、事件等数据）。
l 低电源功耗。在不与主站通信的状态下，终端的整机功耗不大于6VA；在数据通讯状态下，终端的整机功耗不大于10VA。
l 密封式设计，PVC防水阻燃材料，壁挂式结构、体积轻巧、安装方便。
l 具有三相电压电流谐波数据分析功能。
3. 技术指标
规格 |
电压 |
三相三线100 V 三相四线57.7 V/100 V,，220 V/380 V |
| 工频磁场 |
400 A/m |
| 冲击电压 |
6 kV |
| 静电放电 |
8 kV |
| 快速脉冲群 |
电源回路 5 kV |
| 信号回路 2 kV |
| 浪涌 |
共模 4 kV |
| 差模 2 kV |
| 工作温度 |
-40 ～ +70 ℃（可选） |
| 相对湿度 |
≤95% |
| 电压范围 |
额定电压 ±20% |
| 频率范围 |
50 Hz±5% |
| 整机静态功耗 |
≤6 VA |
| 整机最大功耗（数据通讯状态下） |
≤10 VA |
| MTBF |
≥5´104 h |
| 设计寿命 |
15年 |
| 外形尺寸 |
长×宽×厚=280 mm×180 mm×85 mm |
| 重量 |
约3.5 kg |
| 时钟电池(锂电池) |
1200 mAh |
| 可充式镍氢电池 |
700 mAh |
| 断电数据及时钟保持时间 |
≥10年 |
| 硬件接口（标准配置） |
RS485（抄表 / 级联）： 2路 RS232（本地）： 1路 红外接口： 1路 遥控输出： 2路 报警输出： 1路 门接点： 1路 端盖遥信： 1路 遥信：2路 脉冲：2路 GPRS/GSM /CDMA通信口： 1路 显示： LCD点阵显示 |
|
