一、 产品简介

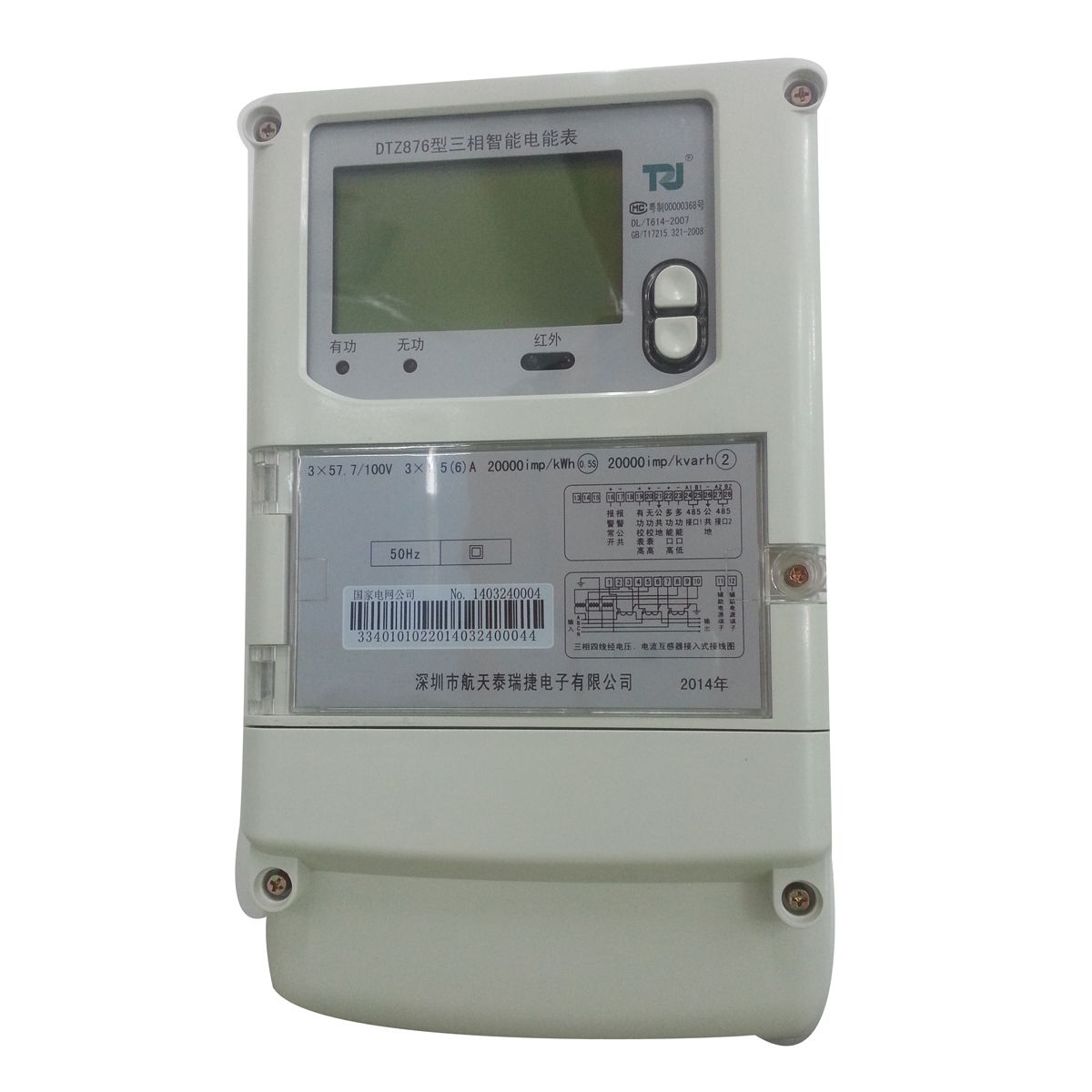

产品型号：DTZ876/DSZ876三相智能电能表
精度等级：有功 0.2S级 无功2级
额定电压： 3×100V 3×57.7/100V 3×220/380V
额定电流： 0.3(1.2)～5(60)A
频 率：50Hz
工作温度： -40℃～+70℃
显示方式： 液晶
重量： 约2.4kg
外形尺寸： 290mm×170mm×85mm
1产品介绍
DTZ876/DSZ876三相智能电能表采用了大规模集成电路，使用了高精度的电能计量专用芯片，并应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计制造的具有现代先进水平的仪表。
该表性能指标符合GB/T 17215.321-2008《交流电测量设备 特殊要求第21部分：1级和2级静止式有功电能表》、GB/T17215.322-2008《交流电测量设备 特殊要求第22部分：0.2S级和0.5S级静止式有功电能表》、GB/T17215.323-2008《交流电测量设备 特殊要求第23部分：2级和3级静止式无功电能表》和DL/T 614–2007《多功能电能表》标准，其通信符合DL/T645–2007《多功能电能表通信协议》的要求，可根据功能定制需求符合多功能电能表的各项技术要求。售电系统主站与电能表数据交互的安全性和完整性由严格的安全认证来保障，安全认证所涉及的数据结构和操作流程符合Q／GDW 1365-2013《智能电能表信息交换安全认证技术规范》对费控电能表的各项技术要求。
2功能特点
l 内嵌高速高精度的交流电压电流采集模块，采样精度高，电能计量实时精确；
l 能分时计量组合有功电量，正、反有功电量及需量、组合无功，四象限无功电量，电能数据保存12月。
l 可编程4种费率，14个时段，8个日时段表，14个年时区，254个公共假日。
l 具有失压、断相、失流、全失压、电压逆相序、欠压、过压、过流、断流、电流不平衡、过载、总功率因数超下限、停来电、编程、需量清零、校时等记录功能。
l 具有停电按键唤醒功能、停电红外唤醒功能，并可以停电唤醒红外抄表。
l 具有故障信息提示、报警指示功能。
l 具有定时冻结、瞬时冻结、约定冻结和日冻结功能。
l 内嵌保密性高的ESAM模块，以实现电表与系统主站之间的安全认证过程，保证与系统主站进行数据交互的安全性和完整性；
l 电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有较强的温度自适应能力；
l 具有事件主动上报功能（可通过主动上报模式字来开启、关闭主动上报事件，主动上报状态字表示上报事件的发生状态。当有上报事件发生时，主站可以直接读出主动上报状态字来查询发生的事件）。
l 三相电源供电（即线路供电方式），三相四线中的任两相断电时，电能表仍能正常工作；
l 在失去交流电源的情况下，电能表能够保持数据和维持时钟芯片工作；
l 低电源功耗。
  3技术指标
l 准确度等级：有功 0.2S级 无功2级
l 额定频率： 50Hz
l 起动电流： 互感式：有功0.001In (0.2S级) 无功0.003In (2级)
l 潜动： 具有防潜动逻辑设计
l 外型尺寸： 290mm´170mm´85mm
l 重量： 约2.4kg
l 电气参数：
| 正常工作电压 |
0.9Un～1.1Un |
| 扩展工作电压 |
0.8Un～1.15Un |
| 每相电压线路功耗 |
≤ 1.5W和6VA |
| 每相电流线路功耗(Ib<10A) |
＜0.2VA |
| 每相电流线路功耗(Ib≥10A) |
＜0.4VA |
| 时钟电池电压 |
3.6VDC |
| 可更换电池电压 |
6VDC |
l 费率工作参数：
| 时钟准确度(日误差) |
≤0.5S (23℃，工作电压范围内) |
| 时钟准确度随温度改变量（-25℃—+60℃） |
0.1s/(d.℃) |
| 时钟准确度日计时误差（-25℃—+60℃） |
<1s/d |
| 电池容量 |
≥1200mAh |
| 停电后数据保存时间 |
≥10年(用新电池) |
l 气候条件：
| 正常工作温度 |
-25℃～+60℃ |
| 极限工作温度 |
-40℃～+70℃ |
| 贮存和运输温度 |
-45℃～+70℃ |
| 贮存和工作湿度 |
年平均≤75% |
l 技术参数：
| 费率数 |
4 |
| 时段数 |
14 |
| 计度范围 |
-799999.99 kWh～799999.99 kWh , -799999.99 kvarh～799999.99 kvarh |
| 显示 |
液晶 |
| 本地通讯 |
RS485①口：1200bps～9600 bps、红外接口：1200bps |
| 本地通讯规约 |
《DL/T645–2007多功能电能表通信协议》 |
|
